概述

高壓電氣設備溫度監測點都處于高電壓、大電流、強磁場的環境中，甚至有的監測點還處在密閉的空間中，由于強電磁噪聲和高壓絕緣、空間的限制等問題，通常的溫度測量方法無法解決這些問題而無法使用。我公司自主開發設計的無線式溫度監測系統采用無線電波進行信號傳輸。傳感器安裝在高壓設備上，不接收設備之間無電氣連接，因此該系統從根本上解決了高壓設備接點運行溫度不易實時在線監測的難題。

無線式溫度監測系統具有極高的可靠性和安全性，且價格相對低廉，可直接安裝到每臺高壓開關、母線接頭、戶外刀閘或變壓器上。系統配備標準通訊接口，可聯網運行。通過上位機軟件，可記錄高壓設備實時運行溫度的數據。為高壓設備的維修提供累積數據，實現了高壓設備熱故障預知維修。

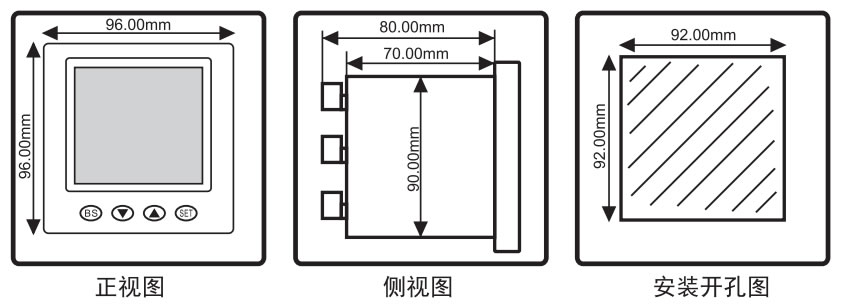

安裝尺寸

安裝方式

1、外形尺寸：96mm×96mm×80mm

2、開孔尺寸：92mm×92mm

3、安裝方式：嵌入式安裝，支架固定

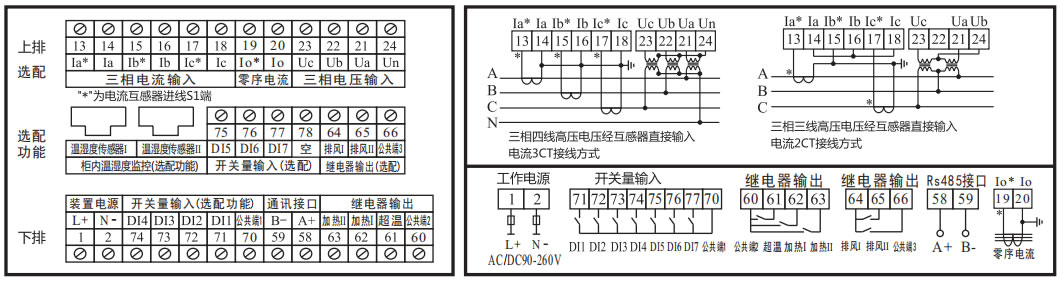

接線方式

技術參數

1、工作電壓：裝置供電：AC/DC90-260V。

2、裝置電源功耗：≤15VA。

3、抗電強度：外殼與端子間≥AC2000V。

4、絕緣性能：外殼與端子間大于100MΩ。

5、抗電磁干擾性能：符合IEC60255-22的標準規定。

6、工作環境：正常工作溫度-20℃~70℃，年平均濕度≤95%。

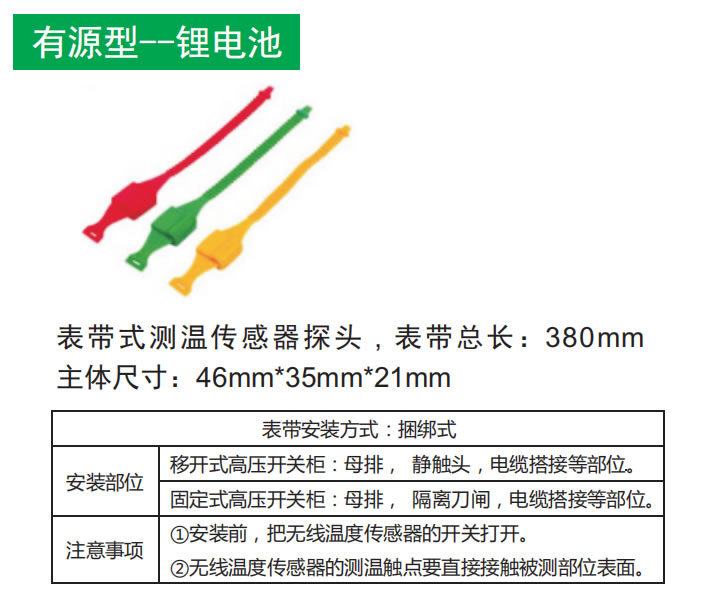

7、觸頭溫度測量：可選配3點測溫、6點測溫、9點測溫、12點測溫等。

8、觸頭溫度范圍：-20℃~120℃；測量精度：±1℃。

9、通訊：RS485接口，MODBUS協議，出廠地址可設，波特率4800/9600。

10、顯示方式：藍屏液晶顯示。

11、柜內溫濕度控制范圍：溫度-20℃~120℃，濕度0%RH~95%RH。(選配功能)

12、多電量測量：測量三相電壓、電流、功率、功率因數、電能等，精度0.5%。(選配功能)
