概述

SNI300D開關柜智能操控裝置主要用于3~35KV的中壓系統開關柜上，具有一次回路動態模擬圖、開關位置狀態、斷路器位置、接地刀閘位置、彈簧儲能狀態、帶電顯示及閉鎖輸出、溫濕度加熱控制、加熱器斷線告警、溫濕度數字顯示、語音防誤提示、可選配RS485通訊接口、帶遠方/就地開關、分合閘開關等多功能于一體。采用絕緣阻燃工程材料殼體，具有體積小，安裝位置靈活方便等特點，是一款經濟實用型產品。

■使用環境：-10℃～60℃，≤95%RH

■存儲環境：-20℃～70℃，≤95%RH

■抗電強度：外殼與端子之間≥AC2000V

■絕緣性能：外殼與端子之間≥100M

■工作電源：AC/DC90-260V范圍內可正常使用

■工作電流：＜30mA

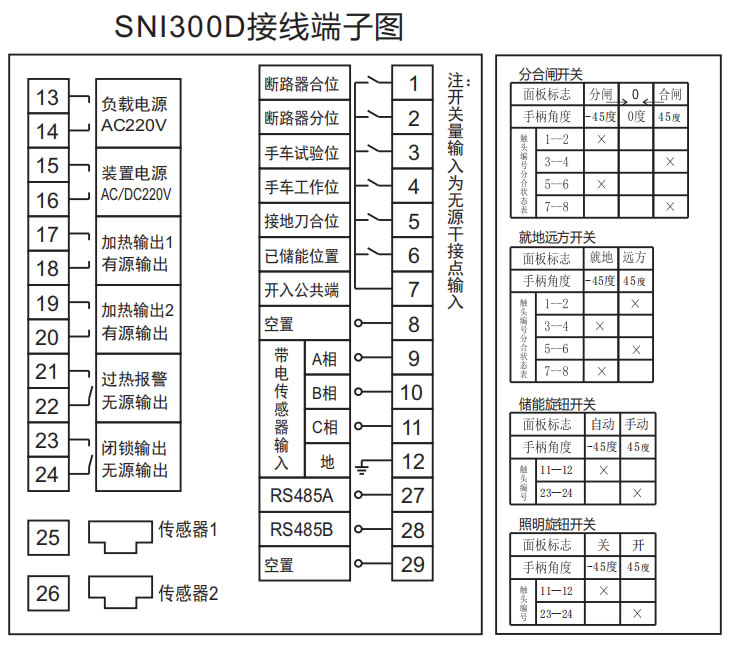

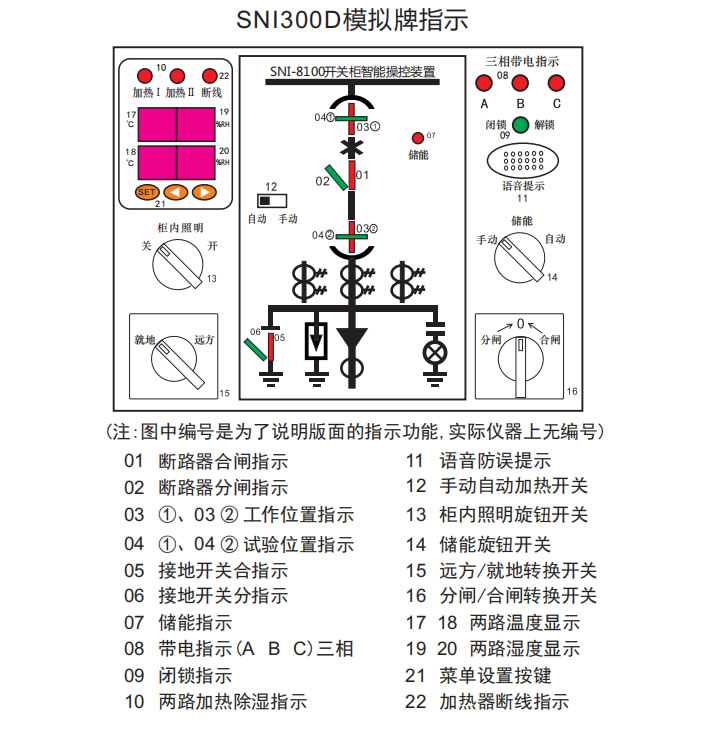

面板及接線圖

注意：

1、在給開關柜打耐壓試驗時，務必將裝置上所有接線端子斷開，同時將帶電傳感器過來的接線端子作短接處理，否則將造成裝置損壞。

2、裝置一次回路顯示部分所有開關量均為無源接點，嚴禁將有源電壓接進端子，否則將造成裝置損壞。

3、溫濕度傳感器線嚴禁與其它存在強電磁干擾線路捆綁在一起，應單獨分開走線。否則可能造成裝置溫濕度采集控制故障。

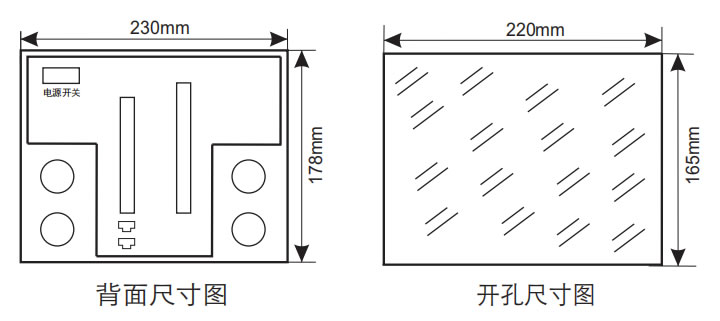

安裝尺寸

安裝方式

1、外形尺寸：230mm×178mm×70mm

2、開孔尺寸：220mm×165mm

3、安裝方式：嵌入式安裝，支架固定
